產品執行標準

JK系列產品是根據Q/HBWF003《單繩纏繞式礦井提升機》企業標準、AQ1035-2007《煤礦用單繩纏繞式礦井提升機安全檢驗規范》行業標準、GB/T20961-2007《單繩纏繞式礦井提升機》我國標準及《煤礦安全規范》設計制造的產品。

適用范圍

JK系列單繩纏繞式礦井提升機主要用于煤礦、金屬礦和非金屬礦的豎井或者斜井提升煤、物料、升降人員和下降材料、設備等，也可作其它牽引運輸用。

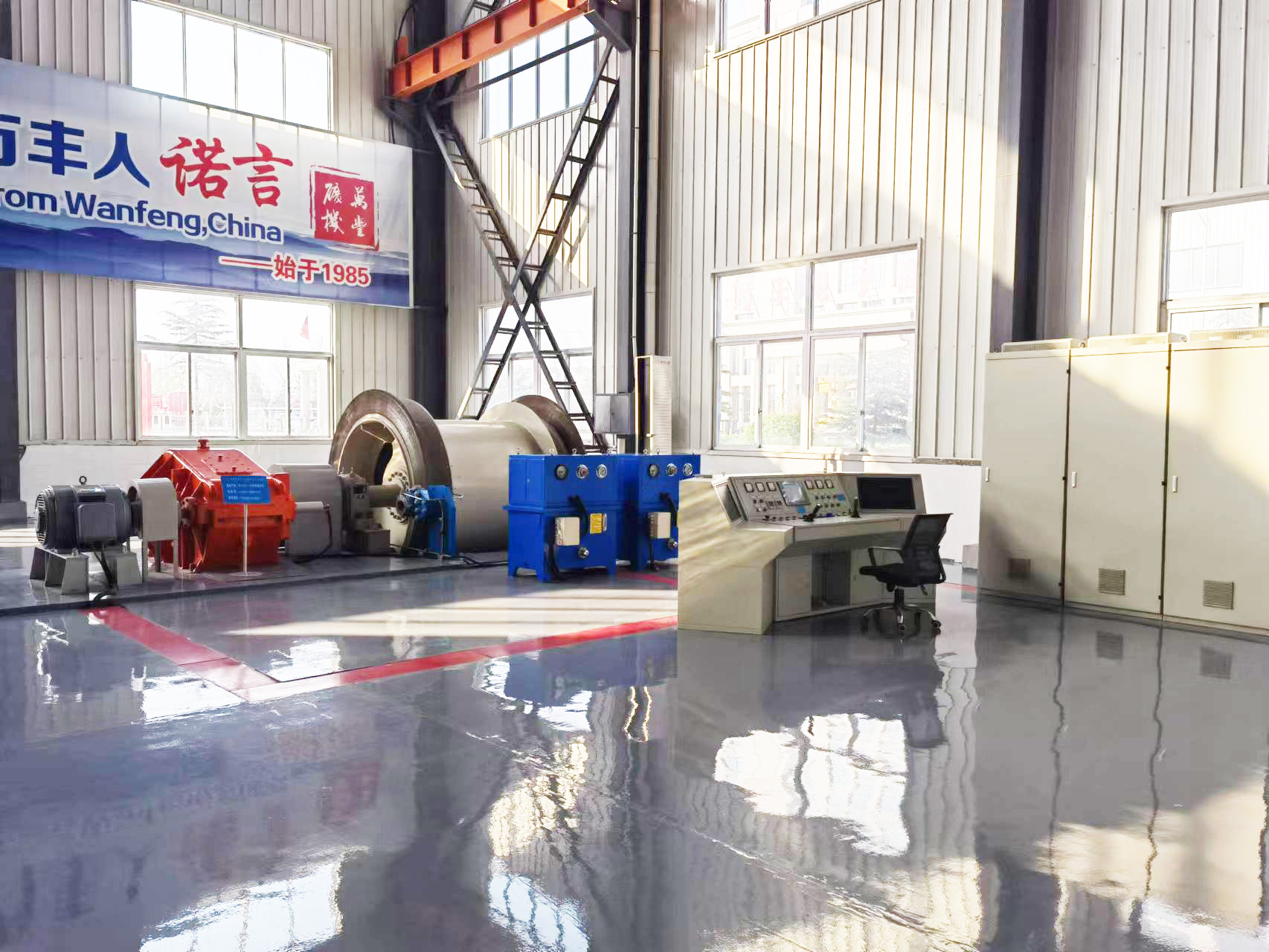

工作原理

電動機通過減速機將動力傳給纏繞鋼絲繩的卷筒，實現容器的提升和下放；通過電氣控制實現調速；盤行制動器由液壓和電氣控制進行制動；通過各種位置指示系統，實現提升容器的深度指示；通過各種傳動感器和控制元件組成的機、電、液聯合控制系統實現整機的監控與保護；通過計算機和網絡技術實現提升機內、外的信息傳輸。

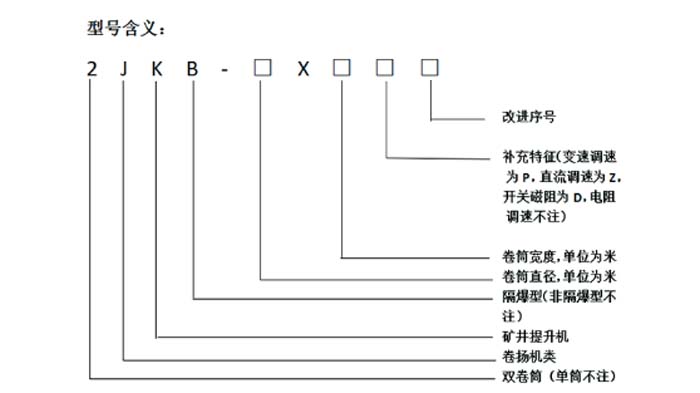

型號含義

示例1：卷筒直徑3.0m，寬度為1.5m，采用變頻調速的雙卷筒單繩纏繞式礦井提升機的產品型號為：2JK-3.0×1.5P。

示例2：卷筒直徑2.5m，寬度為2.0m，采用隔爆型變頻調速的單卷筒單繩纏繞式礦井提升機的產品型號為：JKB-2.5×2.0P。

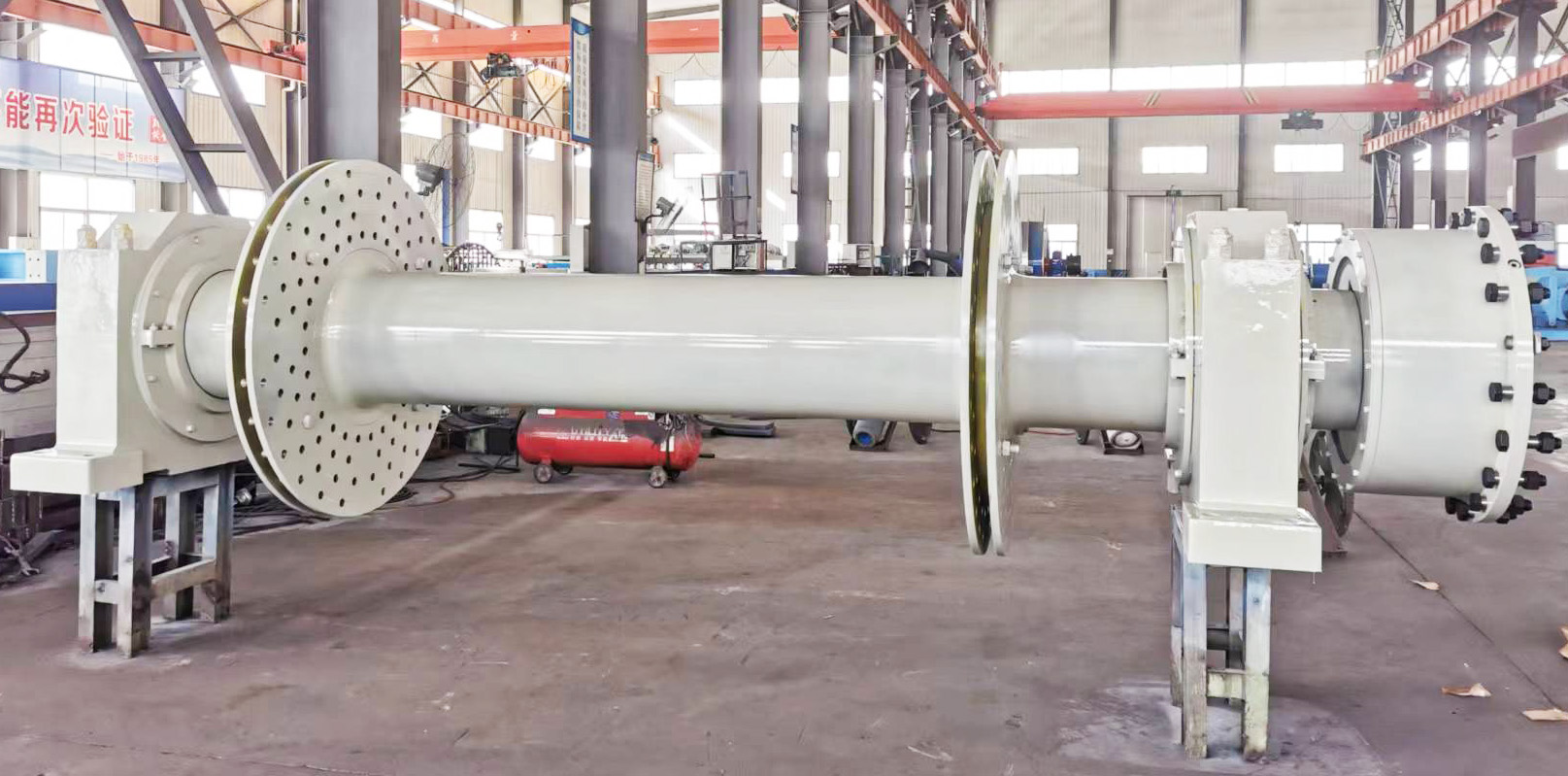

單繩纏繞礦井提升機主軸裝置

      主軸裝置是提升機的工作機構，也是提升機主要承載部件，它承擔了提升機全部轉矩，作為纏繞提升鋼絲繩，以承受各種載荷。主要由主軸、軸承、軸承座、卷筒、支輪、襯板、高強度螺栓組件等零部件組成。主軸選用45#碳鋼鍛制，經過兩次無損探傷檢測、機械性能試驗，符合我國標準，保證使用性能可靠，除與聯軸器聯接部位外，在主軸上不再另開鍵槽，既保證其強度又保證了主軸的剛性，極大提高了主軸的安全性和延長了使用壽命；主軸軸承采用國內哈、瓦、洛軸承，運轉可靠，提高轉動效率。

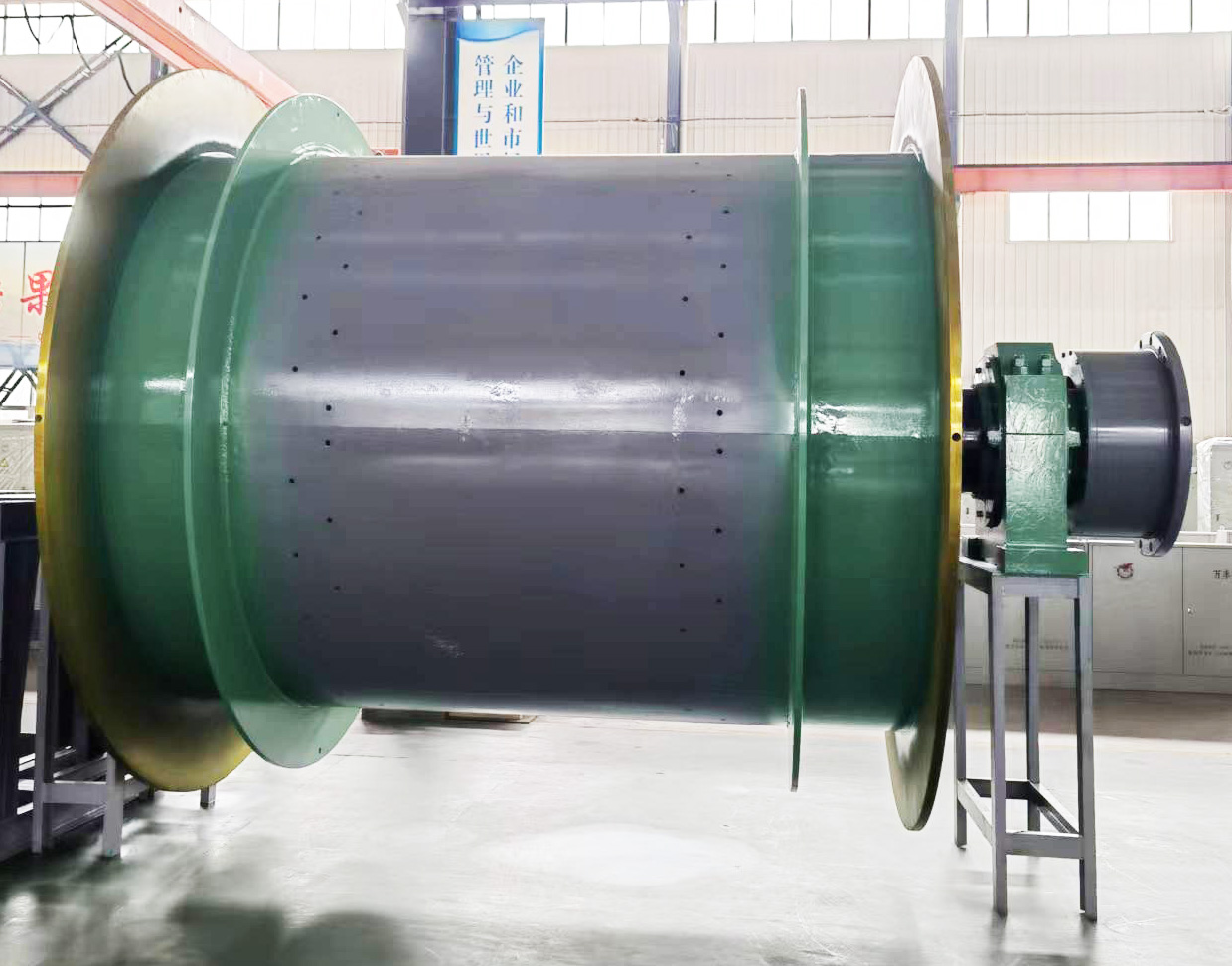

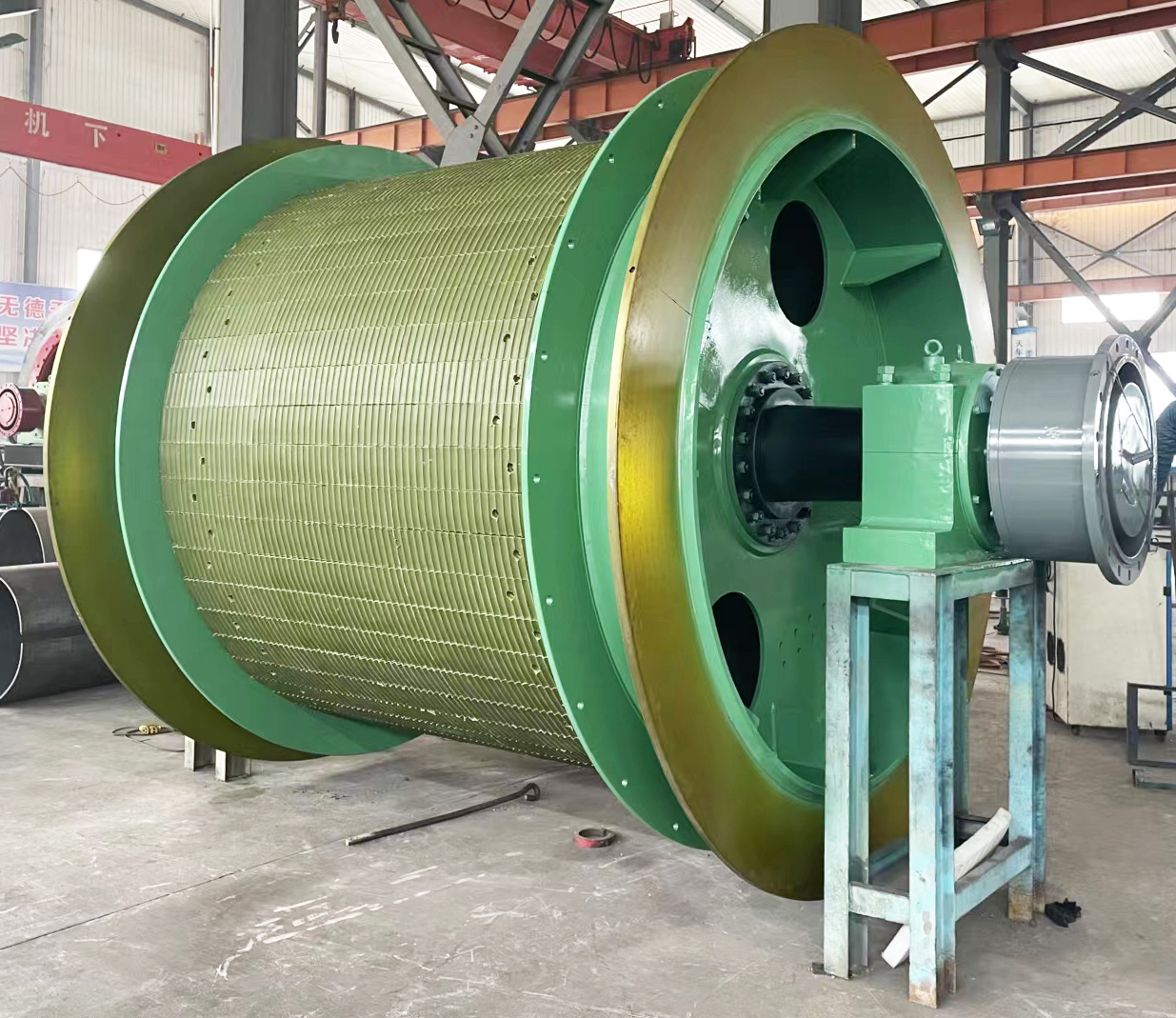

       卷筒采用低碳合金鋼板焊接成型，卷筒在承載后產生的變形能迅速擴散，應力變形不集中，有效地提高了卷筒的承載能力及抗疲勞強度。卷筒焊接后經過時效振動消除內應力防止卷筒變形；制動盤全部采用16Mn板材制成，抗變形、耐磨?？筛鶕?jù)用戶需求制成剖分式，所有的剖分卷筒及制動盤，均在廠內制作好，在使用現場安裝即可使用，無需現場作任何再加工。

雙筒提升機采用徑向齒塊液壓調繩方式。調繩時，通過操作臺輕松控制，用液壓使離合器動作，從而使主軸與活動卷筒產生相對傳動，調繩快速可靠。

卷筒有如下幾種結構型式：

      ①整體焊接的結構，此種型式的卷筒為整體焊接，制動盤同時也焊接在卷筒上。

      ②整體焊接的結構，制動盤為剖分兩瓣制動盤與卷筒采用高強度螺栓聯結。

     ③卷筒為剖分焊接卷筒，卷筒為剖分兩瓣式或四瓣式，制動盤為剖分兩瓣制動盤，制動盤用高強度螺栓與卷筒聯結。
