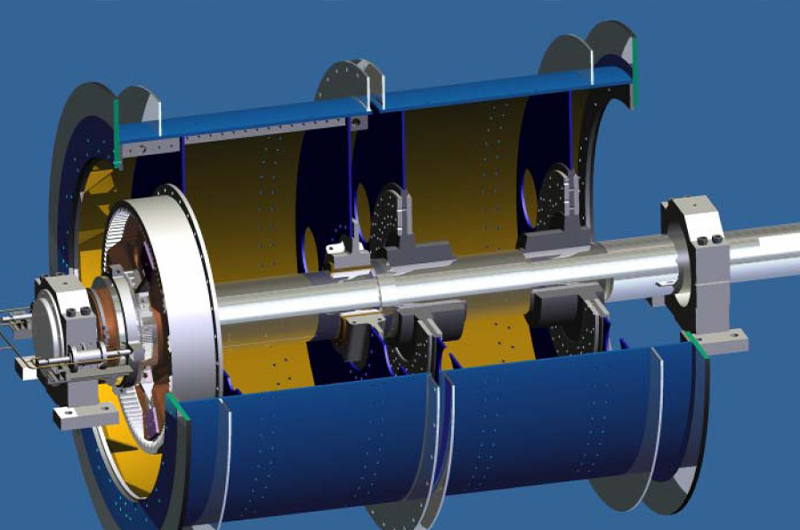

主軸裝置是提升機的工作機構,也是提升機主要承載部件,它承擔了提升機全部轉矩,作為纏繞提升鋼絲繩,以承受各種載荷。主要由主軸、軸承、軸承座、卷筒、支輪、襯板、高強度螺栓組件等零部件組成。主軸選用45#碳鋼鍛制,經過兩次無損探傷檢測、機械性能試驗,符合我國標準,保證使用性能可靠,除與聯軸器聯接部位外,在主軸上不再另開鍵槽,既保證其強度又保證了主軸的剛性,極大提高了主軸的安全性和延長了使用壽命;主軸軸承采用國內哈、瓦、洛軸承,運轉可靠,提高轉動效率。
卷筒采用低碳合金鋼板焊接成型,卷筒在承載后產生的變形能迅速擴散,應力變形不集中,有效地提高了卷筒的承載能力及抗疲勞強度。卷筒焊接后經過時效振動消除內應力防止卷筒變形;制動盤全部采用16Mn板材制成,抗變形、耐磨??筛鶕?jù)用戶需求制成剖分式,所有的剖分卷筒及制動盤,均在廠內制作好,在使用現場安裝即可使用,無需現場作任何再加工。
雙筒提升機采用徑向齒塊液壓調繩方式。調繩時,通過操作臺輕松控制,用液壓使離合器動作,從而使主軸與活動卷筒產生相對傳動,調繩快速可靠。
卷筒的結構型式
①整體焊接的結構,此種型式的卷筒為整體焊接,制動盤同時也焊接在卷筒上。
②整體焊接的結構,制動盤為剖分兩瓣制動盤與卷筒采用高強度螺栓聯結。
③卷筒為剖分焊接卷筒,卷筒為剖分兩瓣式或四瓣式,制動盤為剖分兩瓣制動盤,制動盤用高強度螺栓與卷筒聯結。
